Hallo!
Seit meinem letzten Eintrag sind 3 Wochen vergangen, in welchen ich natürlich auch weiter an der Plexiclock gearbeitet habe. Die meiste Zeit habe ich dafür benötigt, die 56 LEDs mit ihren 224 Drähten zu verdrahten.

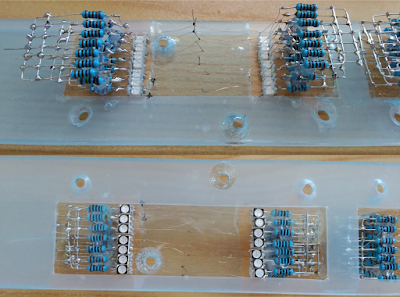

In der Detailansicht sieht man, dass ich die jeweils zusammengehörigen LEDs auf der High-Side bereits verbunden habe.
Für ein Segment habe ich diese Drähte außerdem bereits an ein Flachbandkabel mit Stiftleiste angeschlossen.
Diese Stiftleiste wird später an eine Platine angeschlossen, welche sich auf der Unterseite des Plexiglases befinden wird. Für jede Ziffer ist eine Platine vorgesehen. Die Platinen besitzen jeweils einen Schieberegister- und einen Treiber IC. Das Schieberegister IC vom Typ 74HC595N setzt serielle, also hintereinander gesendete, Binärdaten der Steuerung in parallele um. Dadurch wird nicht für jedes Segment ein eigener Anschluss am steuernden Mikroprozessor benötigt. Da die Schieberegister hintereinander geschalten werden können, sinkt die Anzahl der Anschlüsse weiter. Am Ende können unter Nutzung von 4 Datenpins 32 Pins gesteuert werden, wovon hier 4*7 + 1, also 29 genutzt werden. Da die Schieberegister allerdings nur wenige Milliampere pro Pin ausgeben können, hier aber 6 LEDs mit einem Bedarf von maximal etwa 120 Milliampere pro Pin angeschlossen werden sollen, ist jedem Schieberegister ein Treiber IC vom Typ UDN2981AT nachgeschalten. Diese erhöhen den möglichen Strom exakt auf die benötigten 120 Milliampere.
Neben dem elektrischen Anschluss habe ich mich darum beschäftigt, weitere Papierstreifen für die Trennung der Segmentscheiben herzustellen.
Diese habe ich auch sogleich eingebaut und dabei die inneren Schutzfolien der Segmentblöcke entfernt.
Die nun folgenden Schritte werden sein, die verbleibenden drei Segmente mit Kabeln zu versehen und die Low-Side (R,G,B) zu verbinden. Außerdem benötigt der sich später in der Mitte befindende Doppelpunkt noch eine LED mit Widerständen.
Daran wird sich der Bau der Steuerplatine und die Programmierung des Mikroprozessors anschließen.
Bis dahin,
Schönen Sonntag!
